Clasificador de botellas de alta velocidad

Definición del producto y descripción funcional

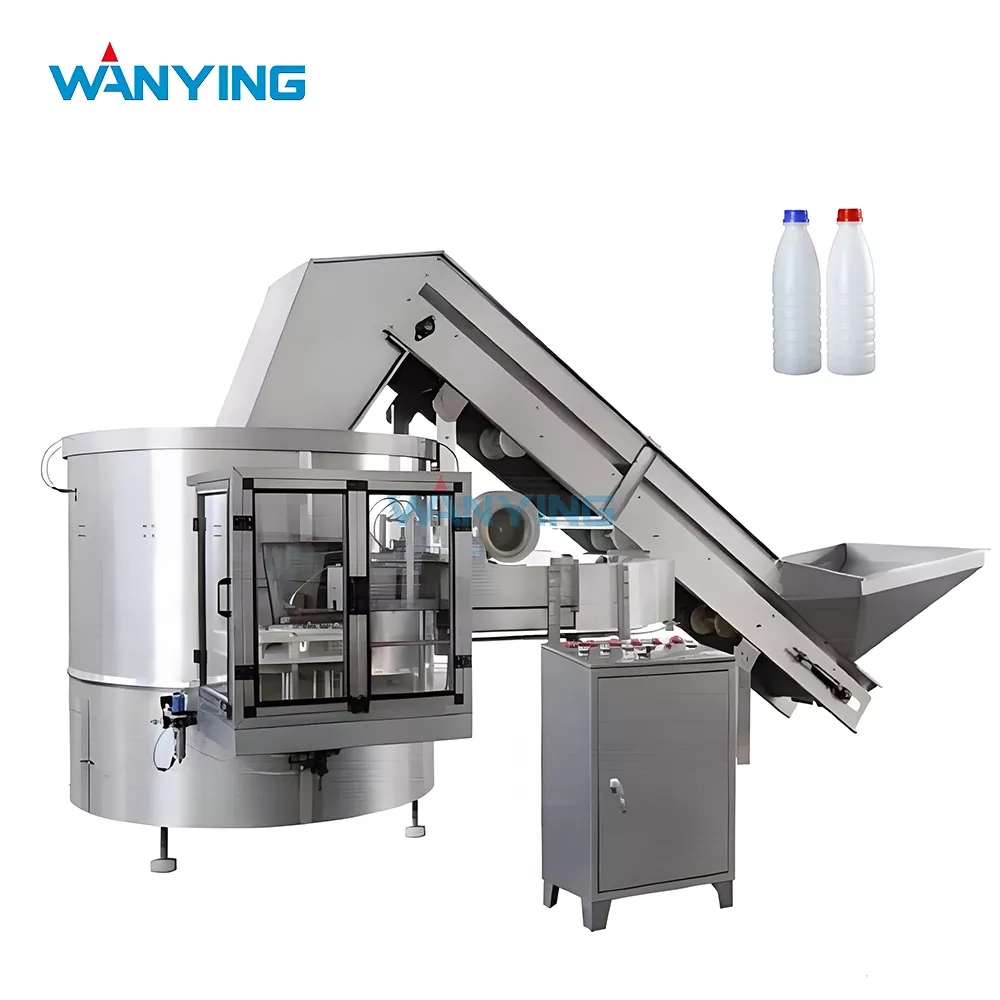

Un posicionador de botellas de alta velocidad es una máquina de envasado y precarga automatizada diseñada para tomar botellas de PET apiladas aleatoriamente o a granel y orientarlas, alinearlas y entregarlas automáticamente en un flujo continuo unidireccional a equipos de producción posteriores, como máquinas de llenado, taponado y etiquetado.

En términos simples, esta máquina reemplaza la alimentación manual con biberón y la clasificación caótica de biberones con un sistema de organización de biberones totalmente automático y de alta eficiencia.

Qué hace:

· Separa y orienta automáticamente las botellas mezcladas

· Convierte botellas colocadas aleatoriamente en una dirección vertical uniforme

· Introduce botellas continuamente en las líneas de producción sin interrupción

· Garantiza un suministro estable y sincronizado para sistemas de llenado de alta velocidad

Posicionamiento de funciones principales:

Sirve como módulo de automatización de embotellado inicial, actuando como "motor de arranque" de una línea de envasado completa. Sin él, los equipos de llenado y taponado posteriores no pueden funcionar con plena eficiencia.

Puntos de venta principales y ventajas técnicas

El posicionador de botellas de alta velocidad Wanying está diseñado teniendo en cuenta la eficiencia y la estabilidad de la producción industrial.

Ventajas clave:

· Diseño de capacidad ultraalta (hasta 12.000 botellas/hora) para producción a gran escala

· La precisión de clasificación ≥99,6 % garantiza una orientación uniforme de las botellas y reduce la parada de la línea

· La alimentación continua estable elimina la carga manual del biberón

· El control inteligente PLC permite un funcionamiento totalmente automatizado

· Amplia compatibilidad con diámetros de botella de 50 a 120 mm

· El suave sistema de manipulación de botellas reduce la deformación y los rayones

· La estructura modular permite un mantenimiento rápido y un fácil ajuste.

Valor Operacional:

· Reduce la dependencia laboral en la sección de manipulación de botellas.

· Mejora la eficiencia general de la línea al estabilizar el suministro ascendente

· Minimiza las interrupciones de producción causadas por atascos o desalineaciones de botellas.

· Admite operación industrial continua 24 horas al día, 7 días a la semana

Principio de descodificación de alta velocidad y control dinámico de estabilidad

A velocidades de hasta 12.000 botellas por hora, el disco giratorio debe mantener una alineación precisa sin desalineación inducida por vibraciones. El posicionador de botellas de alta velocidad Wanying emplea:

Disco giratorio equilibrado dinámicamente: equilibrado con precisión para minimizar la vibración a altas velocidades de rotación, lo que garantiza una orientación uniforme de la botella incluso con el máximo rendimiento.

Indexación servoaccionada de alta velocidad: sincroniza la rotación del disco con la velocidad del transportador de salida, evitando la acumulación de botellas o espacios en el punto de descarga.

Verificación de orientación en varias etapas: tres puntos de inspección (guía mecánica, sensor óptico y verificación basada en el peso) garantizan una precisión ≥99,6 % en todo el rango de velocidad

Recuperación instantánea de atascos: al detectar un atasco, el sistema retrocede automáticamente durante 0,5 segundos y reanuda el movimiento hacia adelante, eliminando el 90 % de los atascos sin intervención del operador.

Posicionador de botellas de alta velocidad versus estándar: comparación de rendimiento

Eficiencia neumática y optimización del consumo de aire

A diferencia de los clasificadores convencionales que consumen aire comprimido continuamente, el clasificador de botellas de alta velocidad Wanying presenta un sistema inteligente de ahorro de aire:

Suministro de aire basado en la demanda: el aire solo se dirige a canales de clasificación activos, lo que reduce el desperdicio durante el funcionamiento a baja velocidad o los períodos de inactividad.

Funcionamiento a baja presión: optimizado para 0,5–0,8 MPa, compatible con sistemas de aire estándar de fábrica sin necesidad de actualizaciones de alta presión

Filtración de aire integrada: la unidad de filtro/regulador/lubricador (FRL) incorporada protege los componentes neumáticos de la humedad y la contaminación, extendiendo la vida útil

Sincronización de líneas de alta velocidad y control de flujo de botellas

A altas velocidades, el espaciamiento constante de las botellas es fundamental para los equipos de llenado y taponado posteriores. Características del posicionador de botellas de alta velocidad Wanying:

Coincidencia de velocidad basada en codificador: ajusta automáticamente la velocidad de salida del posicionador para igualar la velocidad de la máquina de llenado aguas abajo a través de retroalimentación del codificador en tiempo real

Control activo de espaciado de botellas: mantiene un paso constante de las botellas (ajustable de 50 a 200 mm) para evitar la acumulación en la entrada de la máquina llenadora

Gestión de la zona intermedia: el transportador de acumulación incorporado almacena de 50 a 100 botellas como zona intermedia, absorbiendo las fluctuaciones de velocidad entre el posicionador anterior y el llenador posterior.

Coordinación de paradas de línea: cuando la máquina aguas abajo se detiene, el posicionador reduce automáticamente la velocidad para evitar la acumulación de presión en la botella.

Comparación con los métodos tradicionales de alimentación con biberón

En comparación con las soluciones de alimentación con biberón convencionales, el posicionador de biberones de alta velocidad de Wanying ofrece mejoras significativas en el nivel de automatización y la estabilidad de la producción.

1. Alimentación manual con biberón frente a descodificación automatizada

· Tradicional: Alto coste laboral, velocidad inconsistente, interrupciones frecuentes

· Sistema Wanying: Totalmente automático, alimentación continua, salida estable.

2. Posicionador de baja velocidad versus modelo de alta velocidad

· Equipo tradicional: Capacidad limitada, inadecuado para grandes líneas de producción.

· Sistema menguante de alta velocidad: admite hasta 12.000 botellas/hora con precisión estable

3. Clasificación mecánica básica versus sistema de control inteligente

· Tradicional: guiado únicamente mecánico, mayor tasa de error

· Sistema Wanying: sincronización inteligente controlada por PLC con máquinas posteriores

4. Impacto en la eficiencia de la línea de producción

· Los sistemas tradicionales suelen convertirse en cuellos de botella en las líneas de llenado de alta velocidad

· El sistema Wanying garantiza un flujo ascendente fluido, maximizando la eficiencia total de la línea

Resumen de valor industrial

Al combinar automatización de alta velocidad, control de orientación de precisión y alimentación continua estable, el posicionador de botellas de alta velocidad de Wanying mejora significativamente la eficiencia de las líneas de producción de embotellado modernas.

No es solo una máquina clasificadora de botellas: es un componente de infraestructura fundamental para construir sistemas de envasado de alta capacidad totalmente automatizados en las industrias de bebidas, lácteos, condimentos y alimentos líquidos.

Compromiso de servicio

Los posicionadores de alta velocidad operan al frente de la línea de producción; cuando se detienen, toda la línea se detiene. Wanying brinda soporte prioritario:

Garantía: 12 meses en máquina completa (excluidos consumibles)

Disponibilidad de repuestos: 1 año de garantía para disco giratorio, rieles guía, sensores, unidades PLC y componentes neumáticos

El kit de consumibles estándar incluye: unidades de repuesto de sensores (2 juegos), juntas tóricas, inserciones de riel guía (1 juego), correas de transmisión (1 juego), elementos de filtro de aire (2 piezas)

Soporte técnico de emergencia: Diagnóstico remoto en 1 hora (respuesta prioritaria para líneas de alta velocidad)

Componentes premium para confiabilidad de alta velocidad

A 12.000 botellas/hora, cada componente debe soportar un funcionamiento continuo de alta carga:

Control PLC: Siemens

Servoaccionamientos: Yaskawa / Schneider

Sensores: OMRON / SICK (clasificados para alta velocidad)

Componentes neumáticos: SMC / Airtac

Contactores eléctricos: Schneider Electric

Convertidores de frecuencia: Schneider / Danfoss

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre los posicionadores de botellas estándar y de alta velocidad?

Los modelos de alta velocidad están diseñados para capacidades de producción mayores (hasta 12000 botellas/hora) y ofrecen una mayor estabilidad para una operación industrial continua.

P2: ¿Puede la máquina manejar diferentes tamaños de botellas en una línea de producción?

Sí, admite rieles guía ajustables y componentes modulares para adaptarse a diferentes diámetros de botellas dentro del rango especificado.

P3: ¿Es adecuado para botellas de PET frágiles?

Sí, el sistema utiliza un transporte controlado y un posicionamiento suave para minimizar el impacto y evitar la deformación de la botella.

P4: ¿Requiere un alto consumo de aire?

Funciona con una presión de aire de 0,5 a 0,8 MPa, optimizada para un uso industrial eficiente sin consumo excesivo.

P5: ¿Se puede integrar en las líneas de producción existentes?

Sí, admite integración modular y se puede conectar con la mayoría de los sistemas de llenado, taponado y etiquetado para una automatización de línea completa.
