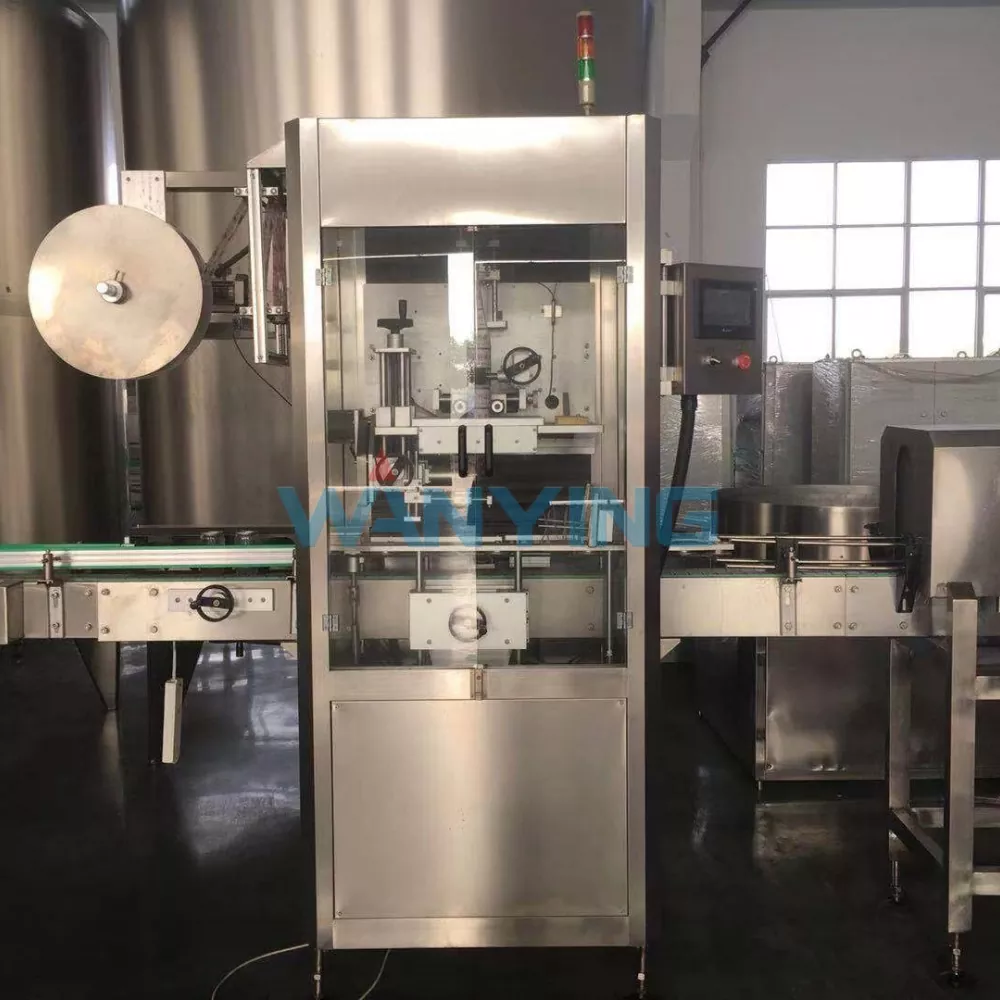

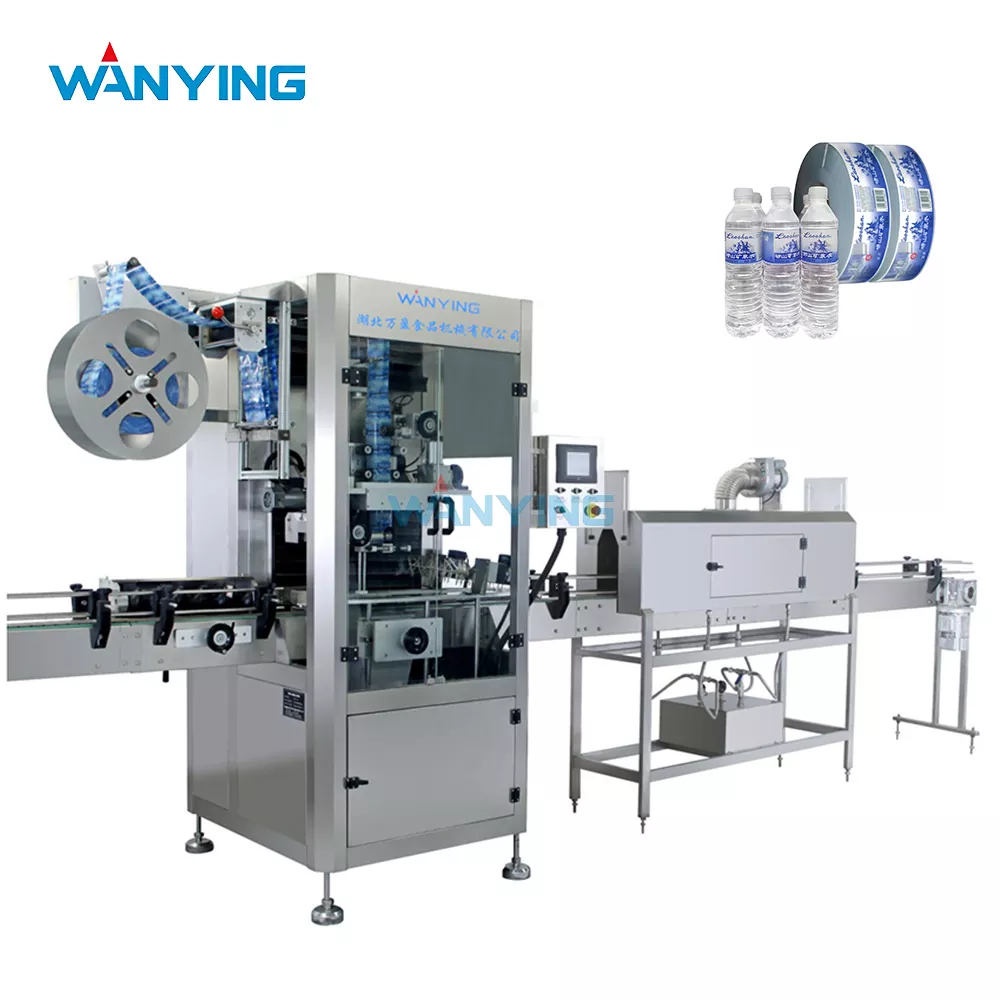

Máquina etiquetadora de mangas

Nuestra máquina integra corte de película de precisión, aplicación de mangas accionada por mandril y túneles termorretráctiles para entregar etiquetas sin arrugas y colocadas con precisión a velocidades de hasta 25 000 contenedores por hora, según el tamaño de la etiqueta y la forma del contenedor. Diseñada para los entornos exigentes de las líneas de producción de bebidas, lácteos, condimentos y alimentos fermentados, la máquina etiquetadora de mangas Wanying cuenta con alimentación de película servoaccionada, detección automática de empalmes y una interfaz de pantalla táctil fácil de usar que almacena hasta 100 recetas de etiquetas para cambios rápidos. Diseñado con diseños de túneles de contracción energéticamente eficientes, que cuentan con circulación de aire caliente y patrones de flujo de aire ajustables, nuestro sistema garantiza una contracción constante en diferentes tipos y espesores de película, eliminando las frustraciones comunes de la industria de "orejas de perro", arrugas o contracción incompleta alrededor de geometrías complejas de contenedores.

Descripción general del producto: decoración versátil para cada contenedor

1 ¿Qué es una máquina etiquetadora de mangas?

Una máquina etiquetadora de mangas aplica películas termocontraíbles precortadas o alimentadas continuamente alrededor de los contenedores. La película, que generalmente se suministra en forma de rollo, se corta a la longitud adecuada (que coincida con la circunferencia del contenedor más la superposición), se abre mediante un sistema de mandril, se desliza sobre el contenedor y luego se pasa a través de un túnel de calor donde el aire caliente hace que la película se contraiga firmemente para adaptarse a la forma del contenedor. El resultado es una etiqueta de cuerpo completo de 360° que cubre desde el cuello hasta la base, proporcionando el máximo espacio para la marca y, cuando se extiende sobre el cierre, protección a prueba de manipulaciones. El sistema Wanying opera en dos modos principales:

· Operación continua alimentada por rollo: la película se extrae del rollo, se corta y se sella para formar fundas sobre la marcha, ideal para líneas de alta velocidad que requieren una aplicación de etiquetas sin costuras.

· Operación de mangas precortadas: las mangas preformadas se cargan en un cargador y se alimentan individualmente, lo que es adecuado para tiradas de producción más pequeñas o formas de contenedores irregulares que requieren una inspección manual de la calidad de las mangas.

Ambos modos comparten la misma aplicación robusta y la misma arquitectura de túnel de contracción, lo que garantiza la coherencia independientemente del formato de la funda.

2 ¿Por qué elegir la máquina etiquetadora de mangas Wanying?

3 Especificaciones técnicas (modelo alimentado por rollo – Configuración estándar)

Ingeniería para demandas de producción reales: el enfoque menguante

1 Resolviendo los problemas persistentes en el etiquetado de mangas

El etiquetado en mangas, a pesar de sus ventajas decorativas, históricamente ha estado plagado de frustraciones operativas. A lo largo de nuestros años de instalación de máquinas en plantas de alimentos y bebidas, hemos diseñado sistemáticamente soluciones para cada uno de estos puntos débiles.

Problema 1: Desalineación y distorsión de la película durante la aplicación

Cuando se extrae la película del rollo, la electricidad estática, las fluctuaciones de tensión y la desalineación del rodillo guía pueden hacer que las mangas se tuerzan antes de llegar al contenedor. Nuestra solución: un sistema de control de tensión de brazo oscilante de precisión que mantiene la tensión de la película dentro de ±3 g, combinado con barras ionizantes antiestáticas en tres puntos a lo largo del recorrido de la película. El resultado es que las fundas se aplican perfectamente cuadradas a la base del contenedor, eliminando etiquetas en ángulo que parecen poco profesionales.

Problema 2: Encogimiento inconsistente que causa arrugas o cobertura incompleta

Los diferentes materiales de película tienen distintos índices de contracción: el PETG se contrae principalmente en dirección circunferencial, mientras que el PVC se contrae tanto circunferencial como longitudinalmente. Nuestro túnel de retracción cuenta con zonas de aire caliente segmentadas (normalmente de 3 a 5 zonas) con controles independientes de temperatura y flujo de aire. También incluimos boquillas de aire ajustables que pueden inclinarse para adaptarse a la forma del contenedor. Por ejemplo, las botellas cuadradas necesitan aire concentrado en las esquinas para encogerse adecuadamente; Nuestro conjunto de boquillas se puede reconfigurar en minutos para dirigir el flujo de aire en consecuencia.

Problema 3: "Orejas de perro" (protuberancias puntiagudas de la película en las esquinas del contenedor)

Cuando la película retráctil llega a una esquina, puede encogerse demasiado y formar puntas afiladas. Nuestra solución: una estación de alisado posterior a la contracción que utiliza rodillos de presión suave para aplanar las esquinas emergentes antes de que la película se enfríe, produciendo una apariencia prolijamente recortada.

Problema 4: tiempo de inactividad por cambio

Cambiar las dimensiones de las etiquetas o los formatos de los contenedores a menudo implicaba ajustes mecánicos manuales. Nuestras cortadoras servoaccionadas y abrazaderas de riel guía de liberación rápida permiten que los cambios se completen en 8 a 12 minutos, y el sistema de recetas restablece automáticamente la longitud del corte, la velocidad del transportador y las temperaturas del túnel.

2 Experiencia en materiales: adaptación de la película al producto y al medio ambiente

No todas las películas retráctiles son iguales. Wanying proporciona orientación detallada sobre la selección de películas según su producto y las condiciones operativas:

Recomendamos usar PETG u OPS para etiquetas que entran en contacto con alimentos (por ejemplo, yogur para beber, botellas de salsa de soja) y PVC para etiquetas que no están en contacto con alimentos o donde el costo es el factor principal. El PLA se está convirtiendo en una opción popular para las marcas que persiguen objetivos de cero residuos; Hemos validado la configuración de procesamiento de PLA en nuestras máquinas y podemos compartirla con los clientes.

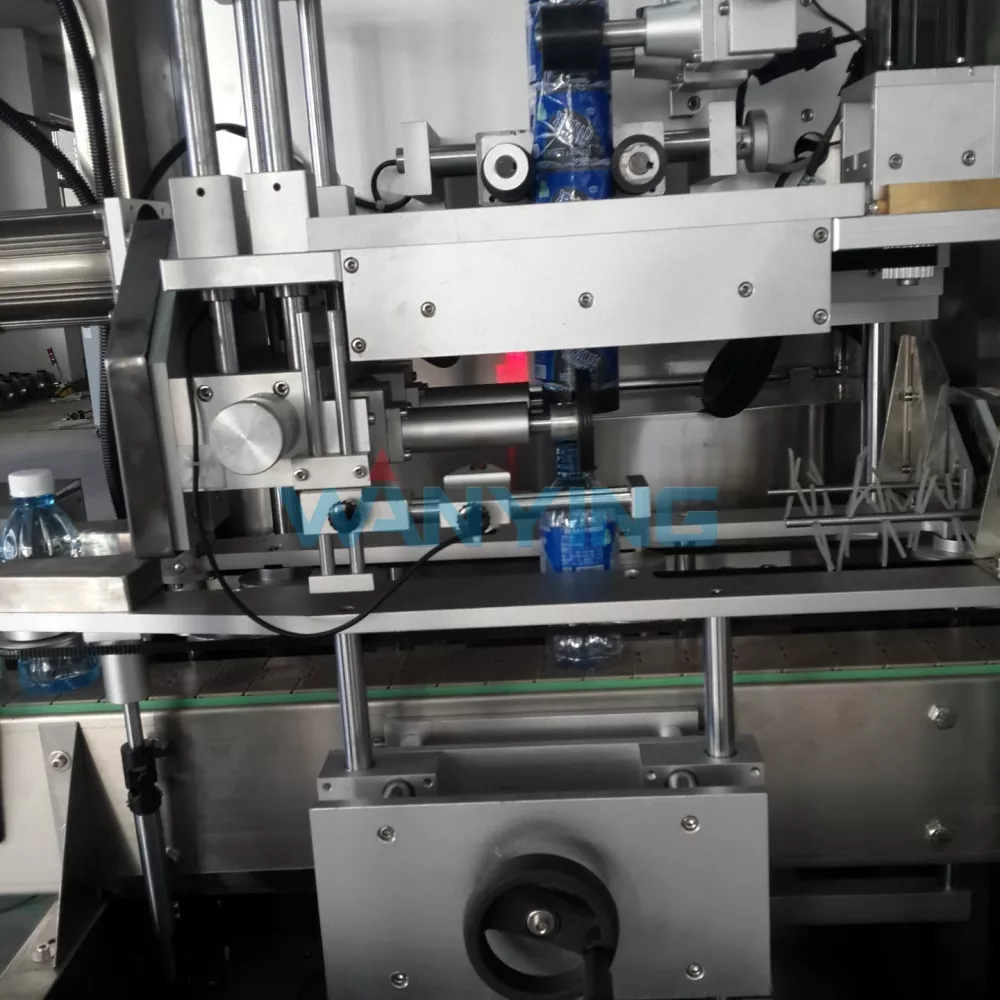

3 Manejo de película de precisión: el mandril de aplicación

El conjunto de mandril es el componente definitorio de una máquina etiquetadora de mangas. Nuestro diseño utiliza:

· Acero inoxidable cromado duro: reduce la fricción y el desgaste, asegurando una apertura suave de la película

· Diámetro del mandril ajustable: se adapta a diferentes tamaños de contenedores intercambiando los cabezales del mandril en menos de 5 minutos

· Apertura de la película asistida por aire: una suave bocanada de aire expande la película después del corte, permitiéndole deslizarse sobre el recipiente sin engancharse ni rasgarse.

También incluimos un sistema de detección de guía de película que monitorea el seguimiento de la película y alerta a los operadores inmediatamente si la película se desvía del centro, evitando cortes erróneos y mangas desperdiciadas.

4 Túnel de contracción: la ciencia de la distribución uniforme del calor

El túnel de retracción suele ser el cuello de botella en la calidad del etiquetado de mangas. Características de nuestro diseño de túneles:Ingeniería de flujo de aire:

· El aire caliente se recircula a través de dos circuitos independientes (superior e inferior) con velocidad de boquilla ajustable

· La velocidad del aire se puede configurar de forma independiente entre 2 y 15 m/s, lo que permite realizar ajustes para contenedores livianos o pesados.

· Para contenedores altos, agregamos boquillas laterales para garantizar una contracción uniforme desde el cuello hasta la base.

Eficiencia de calefacción:

· Paredes del túnel aisladas (lana cerámica de 100 mm) para reducir la pérdida de calor externa

· Recirculación de aire a contracorriente que precalienta el aire entrante, ahorrando energía

· Función de enfriamiento rápido: cuando se detiene la producción, el túnel se puede cerrar y enfriar a 50 °C en menos de 15 minutos para acceso de mantenimiento.

Control de temperatura:

· Cada zona tiene su propio controlador PID, manteniendo ±1,5°C de setpoint

· Visualización digital de todas las temperaturas de zona en la HMI, con registros históricos para auditorías de calidad

Integración y compatibilidad de líneas

1 Integración ascendente

· Se sincroniza con posicionadores de botellas, máquinas llenadoras y equipos taponadores a través de controles transportadores de velocidad coincidente

· Acepta contenedores desde cualquier orientación del transportador (una sola fila, flujo másico o rueda de estrella)

· El mecanismo opcional de espaciado de contenedores garantiza un espacio consistente entre los contenedores para una aplicación precisa de la funda

2 Integración aguas abajo

· Descarga contenedores etiquetados directamente a estaciones de inspección, impresoras de inyección de tinta o empacadoras de cajas.

· El transportador de enfriamiento después del túnel de contracción permite que los contenedores regresen a la temperatura ambiente antes de su manipulación.

· La cámara de inspección de etiquetas opcional detecta etiquetas faltantes, desalineadas o arrugadas y activa un mecanismo de rechazo

3 Informes y trazabilidad

· Los informes de producción incluyen el total de contenedores etiquetados, el consumo de película (m²), el recuento de rechazos y la eficiencia de la línea.

· Exportación de datos vía CSV, con conectividad OPC-UA opcional para integración con sistemas SCADA de toda la planta

· Los registros de cambios de recetas rastrean quién realizó cambios y cuándo, respaldando los requisitos de auditoría y GMP

Rendimiento en el mundo real: estudios de casos de etiquetado de fundas

Estudio de caso 1: Embotellador de jugos premium en Jiangxi

Un productor de jugos de frutas prensados ​​en frío en botellas de vidrio con formas únicas (hombros redondeados y base cónica) necesitaba un sistema de etiquetado de mangas que pudiera aplicar etiquetas de cuerpo completo de manera consistente y sin arrugas. La forma no cilíndrica de la botella había provocado que los intentos anteriores de etiquetado fracasaran: las etiquetas sensibles a la presión no se adaptaban y las etiquetas alimentadas en rollo no podían soportar la curvatura. Solución pendiente:

· Etiquetadora de mangas de 6 estaciones alimentada por bobina con túnel de contracción específico para el contorno

· Mandril diseñado específicamente para adaptarse al diámetro máximo de la botella; longitud de corte de película optimizada para la circunferencia de 360°

· Túnel de encogimiento configurado con mayor velocidad de boquilla en los lados (donde la botella es más ancha) y menor velocidad en el área del cuello (para evitar la distorsión de la etiqueta alrededor del cierre)

Resultados (seguimiento de 10 meses):

· Tasa de éxito en la aplicación de etiquetas: 99,7 % (rechazos debidos únicamente a defectos de la película; no hay rechazos relacionados con la aplicación)

· Calidad de contracción: etiquetas sin arrugas en el 100% de las unidades muestreadas al azar

· Velocidad de línea: 18.000 botellas/hora (frente a la aplicación manual de mangas que utilizaban anteriormente a 2.500 botellas/hora)

· Comentarios de los consumidores: la marca informó un aumento del 22 % en la atención en los estantes (medido mediante estudios de seguimiento ocular en las tiendas) atribuido a la cobertura de todo el cuerpo.

· Retorno de la inversión logrado en 8 meses, impulsado por ahorros en mano de obra y precios superiores gracias al etiquetado de alta calidad.

Estudio de caso 2: Productor de bebida de yogur lácteo en Hebei

Este productor envasa yogur bebible en botellas PET cuadradas de 200 ml, con una forma de botella que incluye una base ancha y un cuello estrecho. Requerían fundas a prueba de manipulaciones que cubrieran la tapa y el cuello de la botella en una sola pieza, además de permitir una ventana transparente para el código de lote. La experiencia previa con una etiquetadora de mangas básica generó frecuentes "orejas de perro" en las esquinas de las botellas y roturas inconsistentes de la banda de manipulación.

· Etiquetadora de mangas alimentada por rollo con rodillos alisadores post-encogimiento para eliminar los puntos de las esquinas

· El túnel de contracción se modificó con boquillas de aire específicas para las esquinas que dirigen un flujo de aire concentrado a las cuatro esquinas, lo que garantiza una contracción uniforme.

· Sensor de presencia de etiquetas antes y después del túnel de contracción para verificar la integridad de la banda de manipulación

Mejoras mensurables:

· Las quejas de "oreja de perro" del equipo de calidad se redujeron del 8,5% al ​​0,2% de la producción.

· Consistencia de rotura de la banda de manipulación: probada en 500 muestras aleatorias por semana, todas se rompieron limpiamente en la línea de perforación

· La velocidad de la línea aumentó de 10 000 a 22 000 unidades/hora después de que la etiquetadora se integró con su llenadora existente

· El productor ganó un premio de embalaje de la industria alimentaria local por su "aspecto limpio y profesional": su primer reconocimiento de este tipo.

· Ahorro de costes anual: ¥260.000 gracias a la reducción del desperdicio de película y a menos lotes rechazados

Estudio de caso 3: Fabricante de salsa y condimentos de soja en Fujian

Este cliente embotella salsa de soja, salsa de ostras y vinagre en una variedad de tamaños de botella (250 ml, 500 ml y 1 L) con diferentes formas: redonda para salsa de soja, cuadrada para salsa de ostras y ovalada para vinagre. Habían subcontratado el etiquetado de fundas a un empaquetador contratado debido a la falta de capacidad interna, pero esto agregó costos de transporte y limitó su capacidad para ejecutar lotes promocionales más pequeños. Solución pendiente:

· Etiquetadora de mangas por bobina con mandril de cambio rápido y sistema de riel guía

· Almacenamiento de recetas para las tres formas y tamaños de botellas, cada una con longitud de corte, velocidad del transportador y perfiles de temperatura del túnel específicos

· Revista de fundas precortadas opcional instalada para sus lotes promocionales (donde las fundas se imprimieron previamente en pequeñas cantidades)

Resultados después de un año:

· El etiquetado interno eliminó ¥120.000/año en tarifas de embalaje por contrato

· Plazo de entrega de lotes promocionales reducido de 3 semanas a 2 días (desde la impresión de etiquetas hasta los productos terminados)

· Tiempo de cambio entre los tres tipos de botellas: promedio de 10 minutos (en comparación con los 45 minutos de su máquina de prueba anterior)

· Se redujo el desperdicio de etiquetas del 4,2 % al 1,8 % gracias a la detección automática de empalmes

· El fabricante ahora tiene la flexibilidad de realizar lanzamientos de prueba de nuevos productos en el mercado (1000 a 2000 botellas) sin los altos costos de instalación de un empaquetador externo.

Estudio de caso 4: Productor de tofu fermentado en Hunan

El tofu fermentado se vende en frascos de vidrio de estilo cerámico con una textura superficial irregular. Las etiquetas de papel tradicionales que habían utilizado durante décadas se estaban despegando debido a la humedad de la salmuera, lo que creaba una mala presentación minorista. Se había considerado el etiquetado en funda, pero los intentos anteriores fracasaron: la película no se encogía uniformemente sobre la superficie texturizada, dejando bolsas de aire y una apariencia arrugada.

· El túnel de calor estaba equipado con un tiempo de permanencia prolongado (velocidad transportadora más lenta) para permitir que la película "se deslice" dentro de la superficie texturizada.

· Se utilizó una película PETG más delgada (38 µm) con una relación de contracción más alta, que se adapta mejor a superficies irregulares.

· Se agregó una estación de pulido secundaria (rodillos de cepillo suave) después del túnel de contracción para presionar la película en la textura y eliminar las bolsas de aire.

Resultados:

· Adherencia de la etiqueta: cobertura continua envuelta en plástico retráctil sobre toda la superficie del frasco, sin peladuras ni burbujas después de 6 meses de prueba en el estante

· Las nuevas etiquetas de funda permitieron la impresión a todo color (en comparación con las simples etiquetas de papel de 2 colores), lo que permitió a la marca mostrar su diseño tradicional con un atractivo moderno.

· El productor aumentó su precio minorista en un 8% (sin reducir el volumen de ventas) debido a la apariencia premium, atribuyendo directamente el poder de fijación de precios a la mejora del empaque.

· Las quejas de los clientes sobre la calidad de las etiquetas cayeron de un promedio de 12 por mes a 0 en los últimos 5 meses.

· El éxito ha llevado al productor a considerar fundas para sus otras líneas de productos (pasta de chile fermentada y vegetales encurtidos)

Mantenimiento y longevidad

1 Lista de verificación de mantenimiento de rutina

2 Soporte de repuestos

Como proveedor que valora el tiempo de actividad, Wanying mantiene:

· Un inventario regional de repuestos para todos los componentes estándar (cuchillas de corte, cintas calefactoras, módulos de sensores, cintas transportadoras)

· Almacenamiento en consignación para clientes clave (mantenemos piezas críticas en su sitio, facturadas solo cuando se usan)

· Envío de emergencia las 24 horas para piezas que no pueden obtenerse localmente

Preguntas frecuentes (FAQ)

P1: ¿Qué tipos de contenedores puede manejar la máquina etiquetadora de mangas Wanying? ¿Necesito máquinas diferentes para botellas redondas y cuadradas?

R: Nuestra máquina está diseñada para ofrecer la máxima versatilidad en la geometría del contenedor. Se encarga de:

· Contenedores redondos: rendimiento estándar, velocidades más rápidas

· Cuadrado y rectangular: requieren una distribución de aire ligeramente diferente en el túnel de retracción, que proporcionamos ajustando los ángulos de las boquillas y los caudales (preestablecidos en la receta).

· Ovalado y cónico: manejado con ajustes de apertura de película específicos del mandril y tiempos de permanencia en el túnel más prolongados

· Contenedores muy pequeños (30 mm de diámetro, por ejemplo, botellas de muestra): colocamos un minimandril y ajustamos las guías del transportador para mantener la estabilidad del contenedor.

· Contenedores grandes (hasta 150 mm de diámetro, 350 mm de altura): nuestra configuración estándar

No necesita máquinas separadas para diferentes formas. La misma unidad puede procesar botellas redondas, cajas cuadradas y frascos ovalados con ajustes de receta adecuados y, en algunos casos, cambios simples de mandril (para cambios de diámetro superiores a 50 mm). Para los clientes que utilizan diariamente tamaños de contenedores muy diferentes, ofrecemos una opción de torreta de doble mandril que permite montar dos tamaños de mandril; cambiar entre ellos lleva menos de 3 minutos.

P2: ¿Cuál es el porcentaje típico de desperdicio de película y cómo podemos reducirlo?

R: Los residuos de película en el etiquetado de fundas provienen de tres fuentes: residuos de instalación (durante el cambio), residuos de empalme (al unir nuevos rollos) y residuos de rechazo (se detectan fundas defectuosas). Nuestro cliente típico logra una utilización general de la película del 94 al 97 %. Desperdicios de instalación: al cambiar las dimensiones o los materiales de las etiquetas, las primeras 5 a 10 fundas pueden perder sus dimensiones a medida que el sistema se estabiliza. Nuestra memoria de recetas minimiza esto; con las cortadoras servoaccionadas, la estabilización requiere solo de 2 a 3 mangas, no de 20 a 30 como con los sistemas neumáticos más antiguos. Desperdicio de empalme: los cambios de rollo sin una empalmadora automática requieren detener la máquina y alimentar manualmente la nueva película, perdiendo entre 1 y 2 metros de película por cambio de rollo. Nuestro sistema opcional de empalme cero (un acumulador de festón) permite unir nuevos rollos mientras la máquina continúa funcionando, eliminando este desperdicio por completo. Desperdicio de rechazo: nuestra inspección visual rechaza mangas que se cortan incorrectamente o se aplican incorrectamente. Dado que de todos modos estos no serían aceptables en el producto final, recomendamos considerarlos como un costo de garantía de calidad, no como un desperdicio. Para minimizar el consumo general de película, también sugerimos:

· Realizar pedidos de rollos de película de mayor longitud (menos empalmes por turno)

· Utilizar películas más delgadas (hasta 30 µm) cuando la protección del producto lo permita

· Limpieza regular de los rodillos de película para evitar la pegajosidad de la película inducida por estática, que puede causar doble recogida.

P3: ¿Cómo afecta el túnel de retracción a la calidad del producto, especialmente para productos sensibles a la temperatura?

R: Entendemos que muchos productos etiquetados con fundas son sensibles al calor: los cultivos de yogur, los jugos prensados ​​en frío, los productos fermentados y ciertos productos lácteos pueden degradarse si se exponen a temperaturas elevadas durante períodos prolongados. El túnel de retracción de Wanying está diseñado con tres estrategias para minimizar la exposición al calor del producto en sí:

· La longitud del túnel más corta posible: utilizamos aire caliente a alta velocidad (hasta 15 m/s) para transferir calor rápidamente a la película, lo que permite que el túnel sea más corto que los diseños convencionales. El tiempo de permanencia típico en nuestro túnel es de 3 a 6 segundos, en comparación con los 8 a 12 segundos de los sistemas más antiguos.

· Calentamiento localizado: el aire caliente se dirige principalmente a la superficie de la película, no al producto. La temperatura corporal del contenedor normalmente aumenta sólo entre 3 y 5 °C durante el paso, incluso cuando el aire del túnel está a 180 °C.

· Enfriamiento activo: nuestra zona de enfriamiento post-túnel opcional utiliza chorros de aire ambiental para reducir la temperatura de la superficie de la etiqueta por debajo de 40 °C dentro de los 2 segundos posteriores a la salida, deteniendo cualquier transferencia de calor adicional al producto.

Para productos con sensibilidad extrema a la temperatura (por ejemplo, bebidas probióticas que requieren distribución de cadena de frío), recomendamos usar película PETG, que se encoge a temperaturas más bajas (90–120 °C) y permite que nuestro túnel funcione a temperaturas reducidas. También ofrecemos un túnel de enfriamiento de solo aire (sin agua ni refrigeración) que utiliza aire ambiente a alta velocidad para enfriar tanto la etiqueta como el contenedor antes de que lleguen a su equipo posterior. Ningún cliente ha informado de una degradación de la calidad del producto debido a nuestro túnel de retracción en más de 80 instalaciones en categorías sensibles a la temperatura.

7. Por qué Wanying se destaca en la tecnología de etiquetado de mangas

8. Conclusión: las fundas como inversión para la construcción de marcas y la optimización de procesos

La máquina etiquetadora de mangas Wanying transforma la forma en que los productores de alimentos y bebidas abordan la decoración de envases. Al permitir gráficos de 360° de cuerpo completo con funcionalidad a prueba de manipulaciones, las fundas elevan la presencia de su marca en los abarrotados estantes de las tiendas minoristas. Al mismo tiempo, nuestro enfoque de ingeniería en la confiabilidad, los cambios rápidos y la versatilidad de la película garantiza que su proceso de etiquetado se convierta en un componente rentable y de baja fricción de su línea de producción, no en un cuello de botella. Hemos visto a clientes lograr un retorno de la inversión significativo a través de ahorros de mano de obra, reducción del desperdicio de película y los precios superiores que exige el embalaje mejorado. Más que eso, la capacidad de ejecutar lotes promocionales y de prueba de mercado sin dependencia de empaques externos le brinda la agilidad para responder a las tendencias del mercado más rápido que los competidores que subcontratan su etiquetado. Con décadas de experiencia en integración de líneas de alimentos y bebidas, un compromiso con el diseño energéticamente eficiente y una mentalidad de servicio global, Wanying ofrece una solución de etiquetado de mangas diseñada para el largo plazo y diseñada para sus necesidades específicas.
