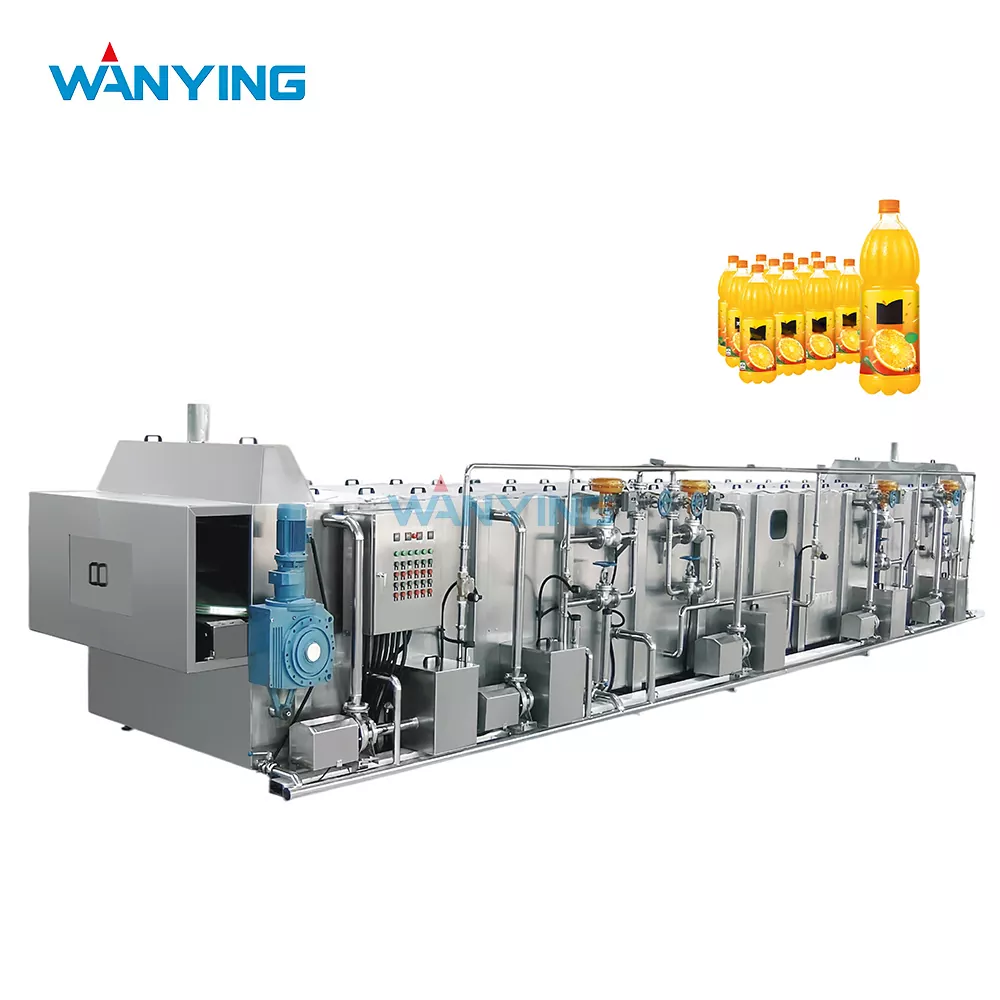

Pasteurizador de túnel

Diseñada con barras de pulverización modulares, zonas de control de temperatura independientes y una construcción de acero inoxidable que cumple con los estándares de higiene de grado alimentario, esta máquina ofrece una letalidad constante (PU – Unidades de pasteurización) en todos los contenedores, ya sean botellas de vidrio, PET, latas o bolsas verticales. Con sistemas de recuperación de energía que reducen la pérdida térmica y lechos transportadores de velocidad variable que se adaptan a diferentes ritmos de producción, el pasteurizador de túnel Wanying ofrece un equilibrio entre seguridad alimentaria, eficiencia operativa y confiabilidad a largo plazo que lo ha convertido en una opción confiable en todo el competitivo panorama de procesamiento de alimentos de China.

Descripción general del producto: la ciencia de la conservación cuidadosa

1 ¿Qué es un pasteurizador de túnel?

Un pasteurizador de túnel es un sistema de tratamiento térmico continuo basado en un transportador en el que los contenedores llenos y sellados pasan a través de una serie de zonas de pulverización de agua calentada seguidas de zonas de enfriamiento. La temperatura del producto se eleva gradualmente hasta un nivel de pasteurización objetivo (normalmente 72 a 95 °C, dependiendo del pH del producto y la carga microbiana), se mantiene durante un tiempo de permanencia específico y luego se enfría progresivamente a temperatura ambiente antes de salir. Este perfil térmico graduado evita el choque térmico, que puede provocar la rotura del vidrio o la falla del sello, al tiempo que garantiza que la temperatura central de cada contenedor alcance la letalidad requerida.

El diseño de Wanying incorpora zonas de pulverización controladas de forma independiente (normalmente de 5 a 8 zonas), cada una con bombas de recirculación, intercambiadores de calor y sensores de temperatura dedicados. Esta arquitectura zonal permite un ajuste fino de la curva térmica para que coincida con las características específicas de transferencia de calor de diferentes materiales de contenedores y viscosidades de productos.

2 ¿Por qué elegir Wanying?

3 Especificaciones técnicas (modelo estándar – 5 zonas)

Por qué los líderes de la industria eligen Wanying: rendimiento más allá de las especificaciones

1 Basado en décadas de experiencia en procesamiento térmico

La pasteurización en túnel no es un proceso único para todos. La dinámica térmica que funciona para un jugo de manzana transparente en una botella de vidrio de 330 ml es fundamentalmente diferente de la requerida para una salsa de ostras viscosa en un recipiente de PET de 500 ml, o para una salmuera de tofu fermentada con alto contenido de sal en un frasco de estilo cerámico. El equipo de ingeniería de Wanying ha encontrado y resuelto estas variaciones en más de 85 instalaciones de pasteurizadores desde 2010, atendiendo a clientes en los sectores de jugos de frutas, lácteos, condimentos y alimentos fermentados.

Esta amplia experiencia significa que no nos limitamos a entregar una máquina estándar con un perfil de temperatura genérico. En cambio, comenzamos cada proyecto con una fase de caracterización del producto, donde analizamos:

· El pH, la viscosidad y el contenido de sólidos solubles del producto.

· El material del contenedor, espesor de pared y conductividad térmica.

· La temperatura de llenado ascendente de la línea de producción y los requisitos de envasado descendentes

· La presión de vapor disponible de la instalación, la temperatura del agua de refrigeración y las limitaciones de espacio

Sólo después de este análisis proponemos una configuración de zona, disposición de las boquillas de aspersión y rango de velocidad del transportador. Este enfoque consultivo ha ayudado a los clientes a evitar costosos ajustes de prueba y error después de la instalación, un problema común con los equipos disponibles en el mercado.

2 Ingeniería especializada para categorías de alimentos exigentes

Nuestro equipo técnico incluye ingenieros de procesamiento de alimentos que comprenden los objetivos microbiológicos de diferentes categorías de productos. Por ejemplo:

· Productos de baja acidez (leche, leche de soja, bebidas de avena): requieren lograr una reducción de 5 log de esporas de Clostridium botulinum, lo que requiere temperaturas centrales de 85 a 95 °C con un tiempo de permanencia preciso. Nuestros pasteurizadores de túnel cuentan con zonas de retención extendidas y sensores de temperatura redundantes para garantizar esta letalidad.

· Productos con alto contenido de acidez (jugos de frutas, salsas a base de vinagre): busque la inactivación de levaduras y mohos a 72–78°C, donde la pasteurización excesiva puede causar sabores a cocinado. Diseñamos secciones de conservación más cortas con enfriamiento rápido para preservar la frescura.

· Productos de salmuera (cuajada de frijol fermentada, verduras encurtidas): introducen riesgos de corrosión y alteran las tasas de transferencia de calor. Especificamos acero inoxidable dúplex para los componentes de pulverización y ajustamos el tamaño de las gotas de pulverización para garantizar una distribución uniforme del calor a través de la capa de salmuera.

Más allá de los perfiles térmicos, abordamos desafíos prácticos de producción:

· Prevención de daños en las etiquetas: nuestras boquillas rociadoras están en ángulo para evitar el impacto directo sobre las etiquetas pegadas o con funda retráctil.

· Evitar la deformación de la tapa: limitamos la presión de pulverización en la primera zona de precalentamiento para evitar la acumulación de presión interna

· Minimización de las manchas de agua: nuestra zona de enjuague final utiliza agua desionizada con secado con cuchilla de aire como complemento opcional

3 Ingeniería respaldada por asociaciones de componentes de primer nivel

La confiabilidad de un pasteurizador de túnel depende en gran medida de la calidad de sus componentes de control, detección y manejo de fluidos. La política de adquisiciones de Wanying da preferencia a marcas globales establecidas cuyo desempeño hemos verificado a lo largo de años de uso en el campo. Nuestra especificación estándar incluye:

· PLC y HMI de Siemens: para un procesamiento lógico estable y una interfaz de operador intuitiva

· Sensores de temperatura e interruptores de proximidad de Omron: para una lectura térmica precisa y sin derivas

· Bombas de recirculación Grundfos: conocidas por su confiabilidad de servicio continuo y eficiencia energética

· Intercambiadores de calor de placas: construidos según los estándares de diseño de Alfa Laval, con opciones para construcción totalmente soldada en aplicaciones corrosivas

· Boquillas de pulverización: mecanizadas en acero inoxidable 316L resistente al desgaste, con tamaños de orificio seleccionados por zona para mantener una cobertura de pulverización óptima

Esta estrategia de componentes garantiza que nuestros pasteurizadores mantengan la calibración y la integridad mecánica durante años de funcionamiento 24 horas al día, 7 días a la semana. Además, debido a que estas marcas tienen redes de distribución globales, nuestros clientes pueden obtener piezas de repuesto localmente, lo que reduce los riesgos de tiempo de inactividad y la dependencia de un único proveedor.

4 Rendimiento validado mediante rigurosas pruebas en fábrica y en el sitio

La confianza en un sistema de pasteurización debe ganarse mediante resultados demostrables, no sólo con especificaciones impresas. Wanying sigue un protocolo de validación de tres etapas para cada pasteurizador de túnel:

Etapa 1 – Prueba de distribución de calor en fábrica:

Antes del envío, instalamos 16 sondas de termopar a lo ancho del transportador a tres alturas diferentes (inferior, media y superior del contenedor). La máquina funciona con contenedores llenos de agua a velocidad de funcionamiento normal y registramos las variaciones de temperatura en todas las zonas. Criterio de aceptación: desviación máxima de ±0,5°C del punto de ajuste en cualquier ubicación de la sonda.

Etapa 2 – Validación Bacteriológica In Situ:

Después de la instalación, trabajamos con su equipo de control de calidad para hacer pasar el producto real por la máquina. Tomamos muestras de prepasteurización y pospasteurización de múltiples posiciones en el transportador y las enviamos a un laboratorio acreditado para el recuento total en placa y pruebas de patógenos específicos. No entregamos la máquina hasta que se cumplan consistentemente los objetivos de reducción logarítmica requeridos.

Etapa 3 – Monitoreo del desempeño a largo plazo:

Equipamos cada máquina con un sistema de registro de datos que registra las temperaturas de la zona, la velocidad del transportador y las presiones de la bomba cada 30 segundos. Estos datos se pueden exportar para la trazabilidad de los lotes y nuestros ingenieros de servicio también pueden acceder a ellos de forma remota, quienes le alertan de forma proactiva sobre tendencias que pueden indicar desgaste de las boquillas o suciedad en el intercambiador de calor.

Este marco de validación brinda a nuestros clientes evidencia documentada de la capacidad de la máquina, algo esencial para sus propias auditorías regulatorias y certificaciones de calidad del cliente.

5 Un historial que habla por sí solo

El testimonio más fuerte de nuestra ingeniería proviene de los clientes que regresan a nosotros en busca de equipos adicionales. Más del 40 % de nuestros pedidos de pasteurizadores de túnel provienen de clientes existentes que amplían sus líneas o reemplazan máquinas más antiguas de otras marcas. Estos clientes habituales citan tres temas consistentes:

· Calidad constante del producto: la variación de sabor, color y vida útil de un lote a otro se ha reducido sustancialmente

· Costos operativos más bajos: nuestro sistema de recuperación de calor generalmente reduce el consumo de vapor entre un 18 y un 22 % y nuestras duraderas boquillas rociadoras requieren reemplazo solo cada 18 a 24 meses (en comparación con los 6 a 12 meses de la competencia).

· Soporte posventa confiable: nuestros ingenieros responden a solicitudes de diagnóstico remoto dentro de 2 horas durante el horario comercial y mantenemos un inventario estratégico de repuestos críticos en nuestra fábrica en Hubei para un envío rápido.

También estamos orgullosos de que varias de nuestras instalaciones de pasteurizadores hayan aparecido en estudios de casos de la industria publicados por asociaciones chinas de procesamiento de alimentos, lo que refleja el reconocimiento más amplio de la industria a nuestras contribuciones técnicas.

Componentes principales y garantía de calidad

1 sistema de pulverización de precisión

El corazón del pasteurizador de túnel es su red de distribución por aspersión. Wanying utiliza boquillas en espiral de cono lleno dispuestas en patrones superpuestos escalonados para lograr una cobertura del 100 % en todo el ancho del transportador. Las boquillas están hechas de acero inoxidable resistente al desgaste y se pueden quitar fácilmente para limpiarlas o reemplazarlas.

Cada zona tiene:

· Bomba de recirculación independiente (Grundfos o equivalente)

· Intercambiador de calor de placas (Alfa Laval o doméstico de alta calidad) para un ajuste preciso de la temperatura

· Válvulas de drenaje automático que se abren cuando la máquina se detiene para evitar el sobrecalentamiento de los productos estacionarios

· Medidores de flujo para monitorear el volumen de aspersión por zona, alertando a los operadores sobre posibles obstrucciones

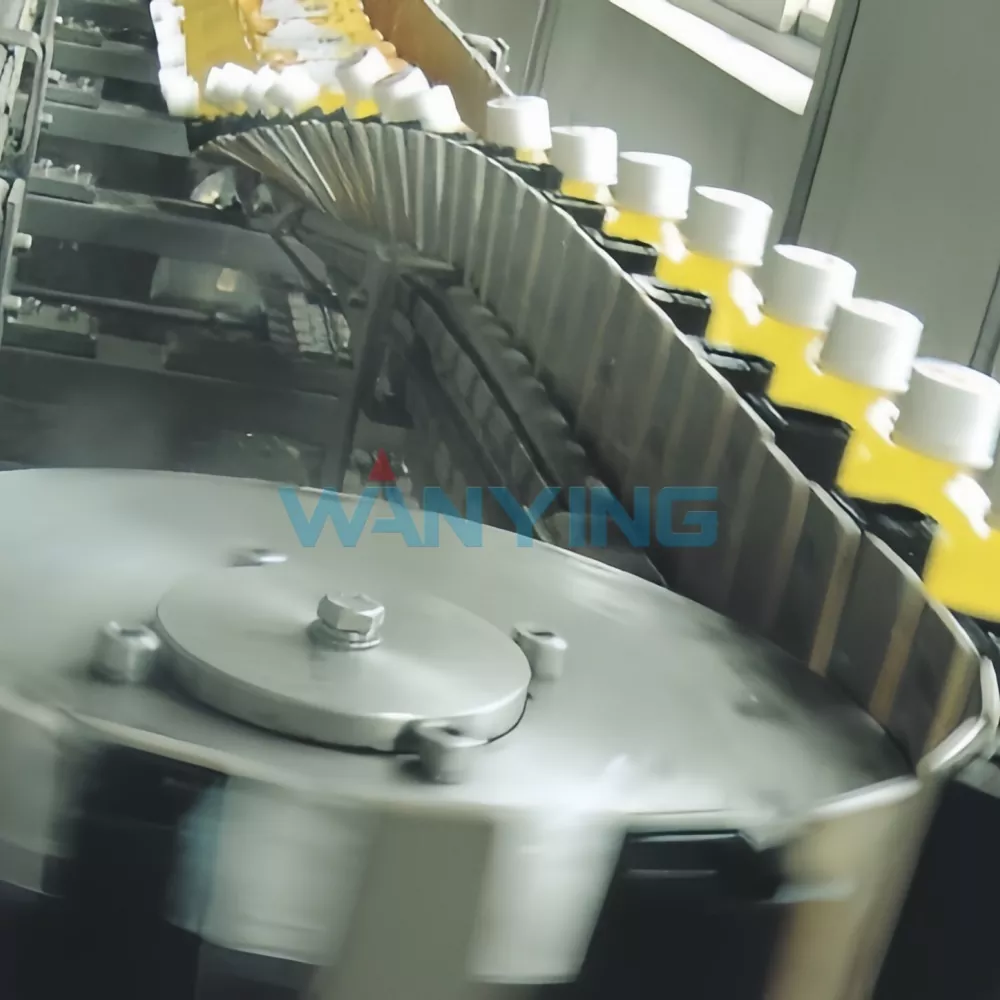

2 sistema transportador

El transportador está construido con:

· Cinta modular de plástico reforzado (o malla de alambre de acero inoxidable para contenedores más pesados)

· Rieles guía de baja fricción para evitar que la botella se vuelque

· Piñones de accionamiento positivo con diseño anti-contragolpe para un control preciso de la velocidad

· Spray de lavado de la correa en el recorrido de retorno para mantener limpia la parte inferior

3 Control y Monitoreo

El PLC Siemens con HMI de 7 pulgadas proporciona:

· Visualización en tiempo real del punto de ajuste y la temperatura real de cada zona.

· Gráficos de tendencias históricas para auditorías de calidad.

· Registros de alarmas con guías de solución de problemas de diagnóstico

· Gestión de recetas protegida por contraseña para hasta 30 productos diferentes

Las actualizaciones opcionales incluyen:

· Impresora térmica para informes por lotes

· Acceso remoto a través de módem 4G para que nuestros ingenieros de servicio realicen diagnósticos

· Módulo de monitoreo de energía para rastrear el consumo de vapor y electricidad por turno

Beneficios operativos: más allá de la simple pasteurización

1 Eficiencia energética mediante diseño inteligente

El pasteurizador de túnel Wanying recupera el calor residual de las zonas de enfriamiento y lo redirige a las zonas de precalentamiento mediante un sistema de circulación de agua a contracorriente. Esto reduce la demanda de vapor fresco entre un 18% y un 22% en comparación con los diseños convencionales. Además, el agua pulverizada se filtra y reutiliza continuamente, lo que reduce el consumo de agua en aproximadamente un 40 %.

2 Pérdida de producto reducida

Las características de manejo suave incluyen:

· Sincronización de alimentación con llenadora aguas arriba para evitar colisiones de botellas

· Zonas de aceleración graduadas que coinciden con el movimiento del producto

· Bandejas de goteo debajo de cada zona que capturan la condensación y la devuelven al sistema, evitando manchas de agua en los contenedores.

3 Mantenimiento simplificado

Funciones de fácil mantenimiento:

· Puertas de acceso con bisagras y ventanas de visualización en cada zona.

· Conexiones de boquilla de liberación rápida para limpieza.

· Fondos de tanque inclinados con puertos de drenaje centrales para facilitar las operaciones CIP (limpieza en el lugar)

· Alojamientos de rodamientos con engrasadores extendidos hacia el exterior de la máquina.

Casos de uso del mundo real: diversas aplicaciones

Caso de uso 2: Planta de vinagre y salsa de soja en Guangdong Este fabricante de condimentos produce salsa de soja oscura y vinagre añejo en botellas de vidrio de 500 ml. Su método de pasteurización anterior implicaba un tanque de baño de agua caliente con control de temperatura inconsistente, lo que provocaba variaciones de sabor y explosiones ocasionales de la botella.

Solución menguante:

· Instalado un pasteurizador de túnel de 6 zonas (Precalentar 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· Velocidad del transportador configurada para un tiempo de permanencia total de 18 minutos

· Se agregaron sensores de pH para monitorear la acidez del agua de proceso (el vinagre puede corroer las boquillas estándar; utilizamos acero inoxidable 316L resistente a los ácidos)

Resultados:

· La puntuación de consistencia del sabor (según el panel sensorial) mejoró de 75 a 91 sobre 100

· Incidentes por explosión de botellas: cero en 6 meses

· La capacidad de producción aumentó de 8.000 a 15.000 botellas por turno sin agregar espacio

· La máquina se integró completamente con su etiquetadora e impresora de inyección de tinta existentes, creando una línea perfecta

Caso de uso 3: Empresa de agua de coco y bebidas de origen vegetal en Hainan Un productor de agua de coco pura y leche de avena necesitaba una pasteurización que no se cocinara ni alterara el sabor fresco de sus productos. Habían probado sistemas UHT pero los encontraron demasiado agresivos para las delicadas proteínas del agua de coco.

Solución menguante:

· Pasteurizador de 8 zonas diseñado a medida con una curva de temperatura más plana:

o Precalentar 1: 42°C, Precalentar 2: 52°C, Precalentar 3: 62°C, Mantener: 72°C (prolongado), Enfriar 1: 60°C, Enfriar 2: 48°C, Enfriar 3: 35°C, Enjuague final: 25°C

· Se utilizó agua pulverizada desoxigenada para reducir la degradación oxidativa de los compuestos de sabor.

· Sensores de oxígeno instalados en el sistema de monitoreo del espacio de cabeza.

Resultado:

· El recuento total en placa se redujo de >1000 UFC/mL a <10 UFC/mL (cumpliendo con los estándares de exportación)

· Vida útil del producto ampliada de 90 a 180 días sin conservantes

· El cliente ahora exporta a los mercados del Sudeste Asiático y Medio Oriente con informes de trazabilidad completos para cada lote.

· Retorno de la inversión logrado en 14 meses

Caso de uso 4: procesador de salmuera de tofu fermentado (tofu) en SichuanEl tofu fermentado envasado en frascos de vidrio llenos de salmuera presentó un desafío único: la salmuera tiene un alto contenido de sal (8–12 %) y un pH bajo (4,2–4,5), que es corrosivo para el acero inoxidable estándar y afecta las tasas de transferencia de calor.

Solución menguante:

· Barras rociadoras e intercambiadores de calor de acero inoxidable súper dúplex (2205) para resistencia a la corrosión

· Zona de precalentamiento extendida para aumentar gradualmente la temperatura de la salmuera, evitando la separación de grasa de la cuajada de tofu

· Temperatura de pasteurización más baja (76°C) con permanencia más larga (25 minutos) para preservar la textura suave característica

Resultados:

· No se observa corrosión en el sistema de aspersión después de 18 meses (anteriormente se reemplazaban las boquillas cada 6 meses)

· Retención de textura calificada como "excelente" por el equipo de control de calidad

· El tiempo de inactividad para limpieza se redujo de 4 horas/semana a 1,5 horas/semana debido al diseño CIP mejorado

Preguntas frecuentes (FAQ)

P1: ¿Cómo maneja el pasteurizador de túnel Wanying diferentes tamaños de contenedores y materiales sin requerir una reconfiguración importante?

R: Nuestro pasteurizador de túnel está diseñado con rieles guía ajustables y espaciado modular de barras rociadoras para adaptarse a una amplia gama de alturas de contenedores (50 a 350 mm) y diámetros (30 a 150 mm). Para diferencias materiales:

· Botellas de vidrio: reducimos la presión de pulverización y ampliamos las zonas de precalentamiento para evitar el choque térmico.

· Botellas de PET: limitamos la temperatura del agua a menos de 85 °C para evitar la deformación de la botella y utilizamos una presión de pulverización más baja.

· Latas: aumentamos la presión de pulverización y utilizamos caudales más altos para garantizar la penetración del calor.

· Bolsas: agregamos una plataforma de soporte y reducimos la velocidad del transportador para evitar desplazamientos.

El cambio entre familias de contenedores tarda aproximadamente entre 30 y 45 minutos y está guiado por el sistema de recetas HMI. Para cambios frecuentes de formato, ofrecemos placas de boquillas de liberación rápida opcionales y abrazaderas de riel guía que reducen el cambio a menos de 20 minutos.

P2: ¿Cuál es el período de recuperación típico de un pasteurizador de túnel Wanying en comparación con la pasteurización por lotes?

R: Para la mayoría de los productores de mediana escala (8.000 a 20.000 botellas por turno), el período de recuperación oscila entre 12 y 24 meses, impulsado por cuatro factores:

· Ahorro de mano de obra: el túnel continuo requiere 1 operador frente a 3 o 4 operadores para sistemas por lotes.

· Reducción de energía: la recuperación de calor a contracorriente ahorra entre un 18 % y un 22 % en las facturas de vapor.

· Mejora del rendimiento del producto: la reducción de roturas, deterioro y reelaboración puede ahorrar entre un 2% y un 5% del volumen de producción.

· Eficiencia del espacio: nuestro túnel ocupa aproximadamente la mitad del espacio de una sala de pasteurización por lotes con múltiples tanques.

Proporcionamos una calculadora de retorno de la inversión personalizada durante la fase de cotización, utilizando sus cifras de producción reales y los costos de servicios públicos locales.

P3: ¿Qué tipo de capacitación y soporte técnico podemos esperar después de la compra?

R: Como proveedor directo desde nuestra sede en China, ofrecemos un paquete de soporte integral:

· Instalación y puesta en marcha in situ (de 3 a 5 días) dirigidas por nuestros ingenieros de procesos senior, incluida la validación completa de la distribución de calor.

· Capacitación de operadores y mantenimiento (2 días) que cubre arranque/apagado diario, procedimientos CIP, solución de problemas de alarmas comunes y protocolos de parada de emergencia.

· Monitoreo remoto: equipamos cada máquina con una puerta de enlace habilitada para 4G, lo que permite a nuestro equipo iniciar sesión (con su permiso) para realizar diagnósticos y actualizaciones de software.

· Kit de repuestos incluido con cada máquina, que contiene boquillas, sellos, sensores y correas de transmisión de repuesto para cubrir los primeros 12 meses.

· Visita de servicio anual: nuestros ingenieros pueden inspeccionar, calibrar y recomendar actualizaciones a medida que evolucionan sus necesidades de producción.

Todos los materiales de capacitación se proporcionan tanto en inglés como en chino, con guías en video accesibles mediante códigos QR en los paneles de la máquina.

7. ¿Por qué elegir a Wanying como su socio de pasteurización?

Conclusión: pasteurización de precisión para la industria alimentaria moderna

El pasteurizador de túnel Wanying representa más que una simple máquina de tratamiento térmico: es un sistema de garantía de procesos que protege la seguridad, la calidad sensorial y la vida útil de su producto mientras optimiza sus costos operativos. Al combinar un control preciso de la temperatura zonal, una recuperación de calor que ahorra energía y una construcción higiénica robusta, ofrecemos una solución de pasteurización que se adapta a las diversas necesidades de los productores de alimentos líquidos.

Nuestro compromiso con la mejora continua, impulsado por los datos de campo de cada instalación, garantiza que cada generación de nuestro pasteurizador de túnel incorpore los últimos avances en ingeniería térmica y automatización. Ya sea que esté ejecutando una operación artesanal de un solo turno o una instalación industrial 24 horas al día, 7 días a la semana, Wanying brinda la experiencia, el servicio y la confiabilidad para mantener sus productos seguros y su producción funcionando sin problemas.
