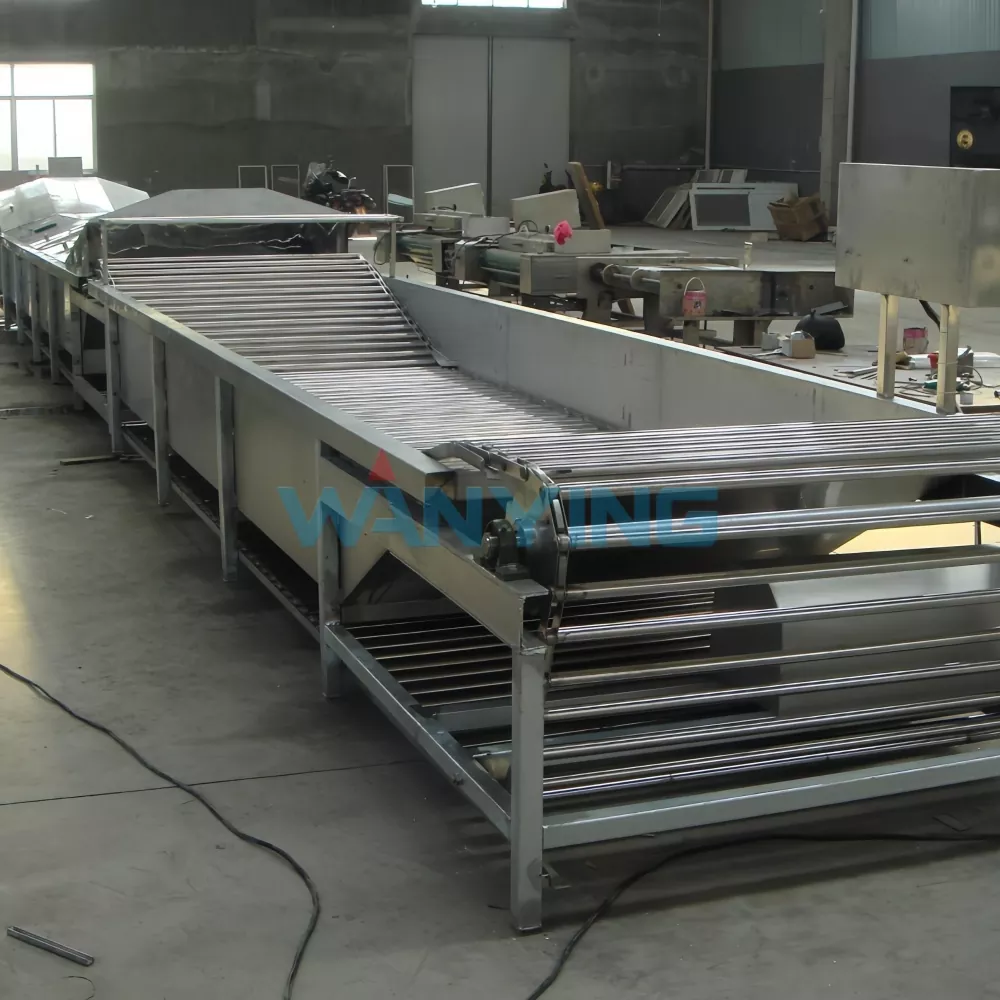

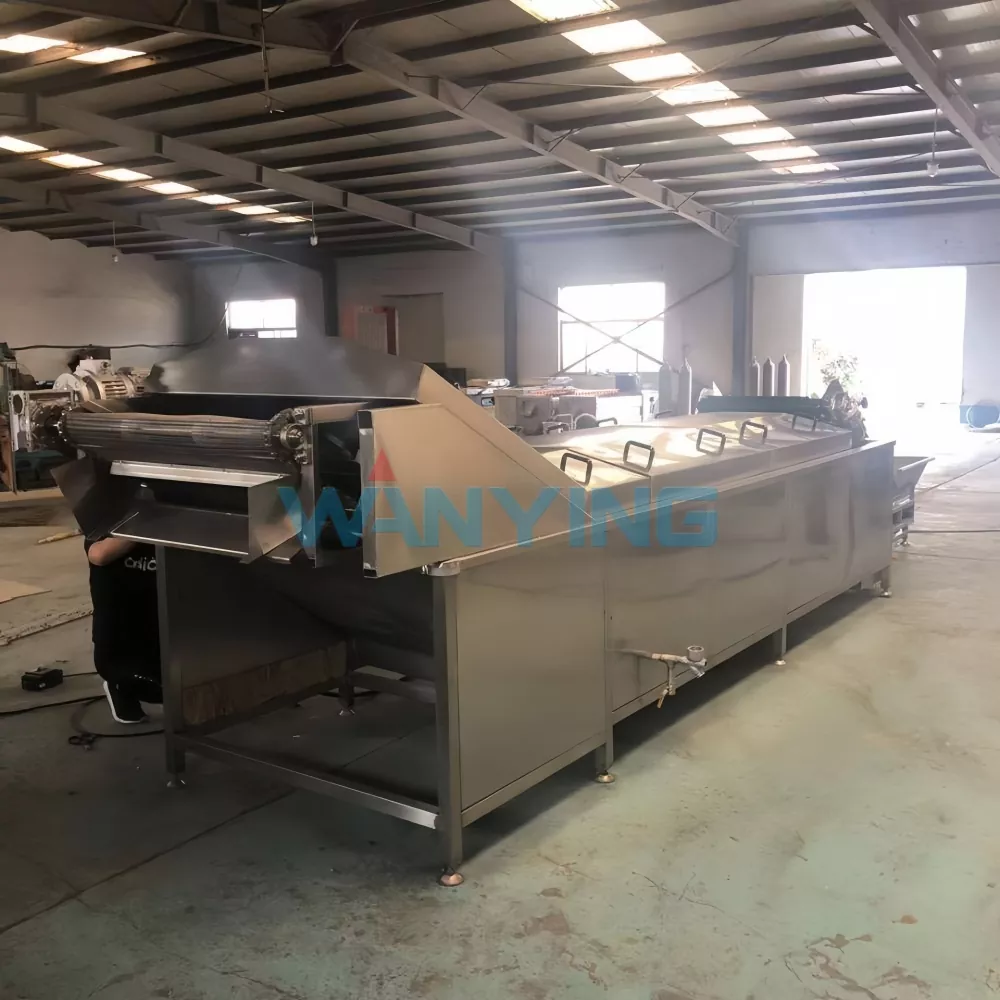

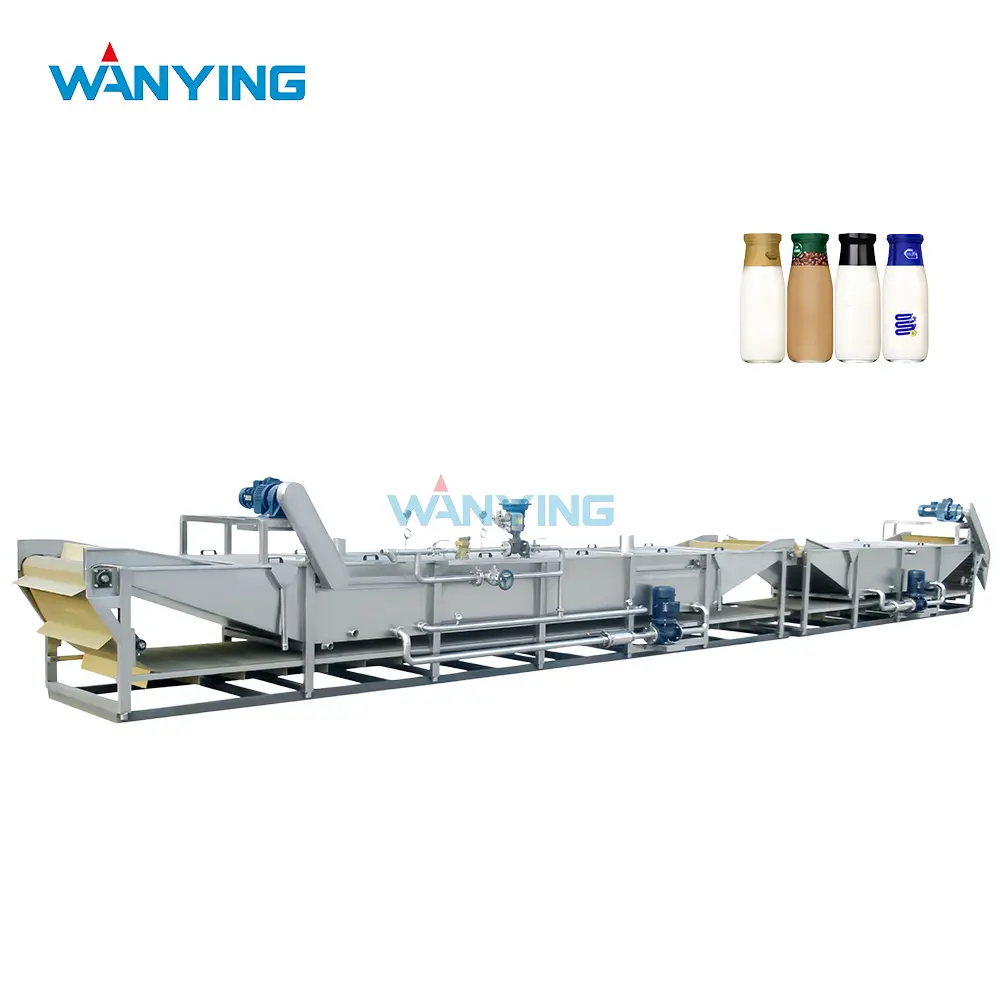

Pasteurizador de baño de agua

Este diseño es particularmente eficaz para salsas espesas, tarros de tofu fermentado, condimentos en botellas de vidrio pesadas y frutas o verduras enlatadas donde la densidad del producto o la geometría del recipiente hacen que la cobertura de pulverización sea impredecible. Diseñado con un transportador de cadena continuo que transporta suavemente los contenedores a través de baños secuenciales de calentamiento, retención y enfriamiento, el pasteurizador por baño de agua Wanying ofrece unidades de pasteurización (PU) precisas con demandas mínimas de mantenimiento. Su construcción robusta, recirculación de agua con eficiencia energética y sistema de control fácil de usar lo han convertido en una opción práctica para los productores medianos que buscan seguridad alimentaria confiable sin sobrecargar sus líneas de procesamiento térmico.

Descripción general del producto: tecnología de inmersión para productos exigentes

1 ¿Qué es un pasteurizador al baño maría?

Un pasteurizador por baño de agua funciona según un principio simple pero muy eficaz: los contenedores llenos y sellados se transportan a través de una serie de tanques llenos de agua que se mantienen a temperaturas que aumentan progresivamente, se mantienen a la temperatura de pasteurización durante un período controlado y luego se enfrían gradualmente mediante baños posteriores. Todo el contenedor (incluido el fondo, las paredes laterales y el cuello) está completamente sumergido en agua, lo que proporciona una transferencia de calor superior en comparación con los sistemas de aspersión, especialmente para productos con alta viscosidad o contenedores con superficies irregulares. El sistema Wanying presenta:

· Múltiples secciones de baño independientes (normalmente de 4 a 7 tanques), cada una con su propio control de temperatura, circulación y calefacción

· Transportador de cadena sumergido con barras portadoras ajustables para adaptarse a diferentes alturas y diámetros de contenedores

· Vertederos de desbordamiento y recirculación de agua para mantener niveles de agua consistentes y estabilidad térmica

· Control automático de nivel para compensar el desplazamiento del contenedor y las pérdidas por evaporación.

· Sección de enfriamiento integrada que reduce gradualmente la temperatura del producto para evitar la condensación y daños en las etiquetas

2 ¿Por qué elegirnos?

3 Especificaciones técnicas (modelo estándar de 5 baños)

Excelencia en ingeniería: diseñada para realidades de producción del mundo real

1 experiencia que anticipa los desafíos

La pasteurización en baño de agua a menudo se elige precisamente porque los sistemas de aspersión no han logrado ofrecer resultados consistentes. A lo largo de nuestros años de diseño de estos sistemas, Wanying ha identificado y resuelto varios puntos débiles operativos recurrentes:

· Estratificación de la temperatura: sin una circulación adecuada, el agua caliente sube y el agua fría desciende, creando gradientes verticales de temperatura. Nuestra solución: chorros de circulación sumergidos a múltiples profundidades, impulsados ​​por bombas dedicadas que garantizan que la temperatura del baño varíe menos de 0,3 °C de arriba a abajo.

· Flotación de contenedores: los contenedores más livianos (botellas de plástico, ciertas bolsas) tienden a flotar, lo que interrumpe el funcionamiento del transportador y provoca atascos. Nuestras barras de transporte incluyen rieles de sujeción suaves que mantienen todos los contenedores completamente sumergidos sin aplastarlos.

· Acumulación de contaminación del agua: a medida que los productos viajan a través del baño, pequeñas fugas o residuos pueden degradar la calidad del agua. Nuestro sistema incluye filtración continua con retrolavado automático, además de un vertedero desnatador que elimina los aceites flotantes y los desechos.

· Lavado de etiquetas: la inmersión en agua caliente puede aflojar el pegamento de las etiquetas de papel. Ofrecemos aditivos de protección de etiquetas opcionales para el primer baño calefactor y recomendamos realizar pruebas previas de las etiquetas con nuestros clientes antes de completar la producción.

2 perfiles térmicos personalizados para diversas categorías de productos

Diferentes productos exigen diferentes estrategias de pasteurización y el equipo de ingeniería de Wanying personaliza la configuración del baño en consecuencia:

Categoría 1: Salsas y Pastas de Alta Viscosidad

Productos como la pasta de tomate, la mantequilla de maní, la crema de chocolate y la salsa de ostras tienen una transferencia de calor por convección deficiente. Para estos, nosotros:

· Amplíe la longitud del baño de retención para aumentar el tiempo de permanencia entre un 30% y un 40%.

· Utilice una temperatura del agua más alta (hasta 95 °C) para superar la resistencia térmica interna

· Instalar bombas de circulación adicionales para maximizar el movimiento del agua alrededor de los contenedores.

Resultado: la temperatura central alcanza el objetivo dentro del 80% del tiempo de permanencia, lo que garantiza una PU adecuada sin cocinar demasiado la capa superficial.

Categoría 2: Tofu fermentado en salmuera

La combinación de alto contenido de sal, textura frágil del tofu y frascos de vidrio pesados ​​presenta desafíos únicos:

· Utilizamos una rampa de temperatura más suave (velocidad de calentamiento ≤3°C por minuto) para evitar el estrés térmico en los frascos

· El acero inoxidable súper dúplex (2205) se utiliza en revestimientos de baño para resistir la corrosión por cloruro.

· El baño de enfriamiento se extiende para evitar caídas repentinas de temperatura que pueden causar enturbiamiento de la salmuera.

Resultado: la textura del producto permanece intacta; La claridad de la salmuera se mantiene para un atractivo visual.

Categoría 3: Verduras y frutas enlatadas

Las latas de metal responden rápidamente al calentamiento por baño de agua, pero requieren un enfriamiento cuidadoso para evitar que se pandeen:

· Nuestra temperatura de conservación se mantiene entre 88 y 92 °C durante 15 a 25 minutos, dependiendo del tamaño de la lata.

· Los baños de enfriamiento están graduados (85°C → 70°C → 55°C → 40°C) para evitar la formación de vacío interno que puede distorsionar los extremos de las latas.

· La velocidad del transportador se coordina con la tasa de llenado de la lata para mantener un tiempo de inmersión constante por lata

Categoría 4: Bebidas en botellas de vidrio pesadas

Para botellas de vidrio de 1 litro o más de jugo o té helado:

· El precalentamiento comienza a una temperatura más baja (45°C) para evitar el choque térmico

· Agregamos un sexto baño (Precalentamiento 1 y Precalentamiento 2) para crear una pendiente de temperatura más suave.

· Las barras portadoras están acolchadas con silicona de grado alimenticio para amortiguar las botellas pesadas

Calidad de 3 componentes: la columna vertebral de la confiabilidad

Un pasteurizador por baño de agua opera en un entorno exigente: humedad constante, ciclos térmicos y, para ciertos productos, condiciones corrosivas. La selección de componentes de Wanying refleja esta realidad:

Nuestra condición de fabricante nos permite mantener un control de calidad directo en cada paso de fabricación, desde el corte por láser de paneles de baño hasta la soldadura y las pruebas de presión, garantizando que el ensamblaje final cumpla con nuestro estándar interno de cero fugas antes de que cualquier máquina salga del taller.

4 Validación del desempeño en campo

Si bien las pruebas de fábrica confirman la integridad mecánica, la verdadera prueba se realiza en condiciones de producción. El protocolo de puesta en marcha de Wanying incluye:

Mapeo térmico bajo carga real:

Colocamos 24 termopares de registro de datos dentro de contenedores distribuidos a lo ancho y alto del transportador. Estos registran la temperatura durante toda la secuencia del baño. Los datos se analizan para confirmar que:

· Cada contenedor alcanza la temperatura de pasteurización objetivo.

· La variación entre los recipientes más calientes y más fríos no supera los 1,2°C a la salida del baño de retención.

· La velocidad de enfriamiento no supera los 2,5°C por minuto para evitar el choque térmico

Validación de ejecución de producción:

Con su producto, ejecutamos la producción de un turno completo, tomando muestras en intervalos de 15 minutos. Estos se prueban para:

· Recuento total en placa (TPC) y patógenos específicos (según el estándar de su producto)

· Brix, pH, viscosidad y color (parámetros sensoriales)

· Integridad del sello (prueba de torsión para cierres, verificación de vacío para latas)

Capacitación y entrega del operador:

No nos iremos hasta que su equipo pueda operar el sistema con confianza, realizar el mantenimiento de rutina y solucionar problemas de alarmas comunes. Nuestra formación incluye práctica con:

· Procedimientos diarios de arranque y apagado.

· Ajustes del punto de ajuste de la temperatura del baño.

· Cambios de velocidad del transportador para variación del formato del producto.

· Limpieza y sanitización del interior del baño.

· Protocolos de respuesta ante cortes de energía y paradas de emergencia

Ventajas operativas principales

1 Uniformidad térmica inigualable

La inmersión completa de los recipientes en agua proporciona coeficientes de transferencia de calor entre 2 y 3 veces superiores a los de los sistemas de pulverización. Esto significa:

· Tiempos de espera más cortos para el mismo nivel de PU, lo que aumenta el rendimiento de la línea

· Mejor penetración del calor para contenedores de gran diámetro o paredes gruesas

· Calidad constante del producto incluso cuando varía la temperatura de alimentación (por ejemplo, inicio por la mañana versus estado estable por la tarde)

2 Menor complejidad operativa

Sin boquillas rociadoras, no hay riesgo de obstrucción por partículas, incrustaciones de agua dura o residuos del producto. Las únicas tareas de limpieza rutinarias son:

· Rozando la superficie del agua en busca de desechos flotantes (diario)

· Drenaje y reposición del agua del baño (semanalmente, según carga de producto)

· Inspeccionar la tensión de la cadena transportadora y el estado de la barra transportadora (mensualmente)

Esta simplicidad se traduce directamente en menos tiempo de inactividad y menores costos de mano de obra de mantenimiento.

3 Flexibilidad para la producción mixta

Si su línea utiliza varios tipos de contenedores en diferentes turnos, el pasteurizador por baño de agua no requiere cambio de hardware; simplemente ajuste la velocidad del transportador a través de la HMI para cambiar el tiempo de permanencia. Las barras portadoras están diseñadas con espaciado ajustable para acomodar diámetros de contenedores de 40 mm a 150 mm sin piezas de repuesto.

Desempeño en el mundo real: estudios de casos del campo

Estudio de caso 1: Procesador de pasta de tomate en Xinjiang

Este cliente produce pasta de tomate concentrada (28°Brix) en latas metálicas de 3 kg para exportar a los mercados europeos. Su pasteurizador de túnel de aspersión existente no podía alcanzar una temperatura central constante debido a la alta viscosidad de la pasta, lo que generaba tasas de deterioro del 2 al 3 % y rechazos ocasionales de los clientes.

· Pasteurizador de agua de 6 baños con sección de retención extendida (22 minutos a 92°C)

· Bombas de circulación de alto flujo para maximizar el movimiento del agua alrededor de las latas

· Monitoreo automatizado del pH y dosificación de cáustico para mantener el agua del baño neutral y prevenir la corrosión de las latas

Resultados después de 8 meses:

· La tasa de deterioro cayó del 2,8% al 0,2%

· Puede eliminarse el pandeo final mediante un gradiente de enfriamiento optimizado

· Rechazos de exportación: cero desde instalación

· Consumo de vapor: 15% menor debido al aislamiento del baño y recuperación de calor a contracorriente

Beneficio adicional: la velocidad de calentamiento más lenta mejoró la retención del color de la pasta, lo que le valió al cliente un precio superior por parte de su comprador europeo.

Estudio de caso 2: Productor artesanal de tofu fermentado en Guizhou

Una empresa familiar que producía tofu fermentado de primera calidad en frascos tradicionales de estilo cerámico necesitaba aumentar la producción y al mismo tiempo preservar la textura y el sabor distintivos del producto. Su proceso de pasteurización manual por lotes requería mucha mano de obra y arrojaba resultados de vida útil inconsistentes. Solución pendiente:

· Pasteurizador de agua de 5 baños con revestimiento de baño de acero inoxidable súper dúplex

· Perfil de temperatura suave: 50°C → 62°C → 76°C (manteniendo, 18 min) → 68°C → 45°C

· Barras portadoras especiales con inserciones de goma para evitar el contacto entre frascos y astillas.

· Filtración continua para eliminar gotas de salmuera que podrían enturbiar el agua.

Resultado:

· La capacidad de producción aumentó de 2.000 frascos/día a 6.000 frascos/día con la misma mano de obra.

· Vida útil ampliada de 6 meses a 12 meses sin conservantes

· Textura del producto calificada como "idéntica a la hecha a mano" por un panel de degustación ciego

El propietario atribuyó al calentamiento uniforme la eliminación del "borde de cocción excesiva" que se había producido en el procesamiento por lotes.

Después de 14 meses, el cliente pidió una segunda unidad para sus nuevas instalaciones

Estudio de caso 3: Fabricante de crema de coco enlatada en Hainan

La crema de coco (65% de contenido de grasa) tiene propiedades térmicas desafiantes: la grasa puede separarse cuando se sobrecalienta y el producto es propenso a dorarse si se pasteuriza de manera demasiado agresiva. El sistema existente del cliente no podía lograr de manera confiable la esterilidad comercial sin pérdida de calidad. Solución pendiente:

· Configuración de 7 baños con precalentamiento muy gradual (42°C → 50°C → 58°C → 67°C → 76°C mantenimiento → 65°C → 50°C → 35°C)

· Temperatura de mantenimiento más baja (76°C) con permanencia más larga (35 minutos) para lograr el PU requerido sin separación de grasa

· Manto de nitrógeno sobre el baño de retención para reducir la exposición al oxígeno y prevenir la oxidación

Resultados:

· No se observó separación de grasa en ninguna muestra post-pasteurización.

· El color del producto (valor L) se mantuvo dentro del 2% de las mediciones previas a la pasteurización.

· La vida útil superó los 24 meses en pruebas de estabilidad independientes.

El cliente ahora exporta a Japón y Corea del Sur, donde los estándares de calidad son excepcionalmente estrictos.

Período de recuperación: 11 meses, impulsado por la reducción de lotes rechazados y precios superiores para el producto de "color natural"

Estudio de caso 4: Fábrica de vegetales encurtidos en Sichuan

Las hojas de mostaza y los chiles encurtidos se envasan en salmuera en pesados ​​frascos de vidrio. El alto contenido de sal y ácido los hace corrosivos para los materiales estándar, y la alta carga de partículas en la salmuera puede ensuciar las boquillas de aspersión, lo que hace que la pasteurización por aspersión sea poco práctica.

· Pasteurizador de agua de 4 baños (sistema más corto debido al bajo pH del producto, que requiere menor PU)

· Todas las partes húmedas en acero inoxidable dúplex 2205

· Filtración de 100 micras con retrolavado automático para eliminar restos vegetales

· Transportador de baja velocidad para evitar que los frascos se vuelquen (los frascos de pepinillos tienen fondos no uniformes)

Métricas de desempeño (un año):

· Cero fallas relacionadas con la corrosión en el pasteurizador

· No hay problemas de obstrucción de las boquillas (no los hay, otra ventaja sobre los sistemas de aspersión)

· La seguridad del producto pasó consistentemente todas las inspecciones reglamentarias.

El sistema ha estado funcionando 6 días a la semana, dos turnos al día, con un tiempo de inactividad promedio de solo 1,2 horas al mes.

Directrices operativas e integración

1 Preparación de su producto para la pasteurización en baño de agua

Para lograr resultados óptimos, asegúrese de:

· Los contenedores están sellados adecuadamente: la entrada de agua durante la inmersión puede representar un peligro para la seguridad; Recomendamos una prueba de sellado de presión positiva antes de la alimentación del pasteurizador.

· Sin etiquetas externas con adhesivo soluble en agua: podemos asesorarle sobre los tipos de etiquetas que resisten la inmersión o podemos reubicar el etiquetado para pospasteurización.

· Niveles de llenado uniformes: los contenedores demasiado llenos pueden expandirse y tener fugas; los contenedores insuficientemente llenos pueden flotar; proporcionamos pautas de nivel de llenado

2 Integración con equipos ascendentes y descendentes

El pasteurizador por baño de agua está diseñado para una integración perfecta en la línea:

· Alimentación: se sincroniza con la descarga del llenador a través de una interfaz de adaptación de velocidad del transportador

· Salida: entrega contenedores a una temperatura controlada para cargarlos directamente a su línea de etiquetado, enfundado o empaquetado en cajas.

· Comunicación PLC: admite Modbus, Profibus o Ethernet/IP para control de línea centralizado

3 Gestión de la Calidad del Agua

El agua del baño de pasteurización debe mantenerse tanto para la seguridad alimentaria como para la longevidad del equipo:

· Dureza total: ≤200 ppm (para evitar incrustaciones en los intercambiadores de calor y las superficies de los contenedores)

· pH: 6,0–8,0 (el rango neutro minimiza la corrosión y la interacción con el contenedor)

· Cloro residual: ≤0,5 ppm (para evitar picaduras del acero inoxidable)

Incluimos una guía de recomendaciones para el tratamiento del agua y podemos obtener equipos de filtración y dosificación de productos químicos adecuados como parte del paquete.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la principal ventaja de un pasteurizador por baño de agua sobre un pasteurizador de túnel de aspersión y cuándo debo elegir uno sobre el otro?

R: La diferencia fundamental radica en el mecanismo de transferencia de calor. Un baño de agua sumerge completamente los recipientes, proporcionando un contacto de 360° con el agua, lo cual es ideal para:

· Productos de alta viscosidad (salsas, pastas, cremas) donde la penetración del calor es lenta y desigual con el spray.

· Recipientes grandes o con formas extrañas (frascos de vidrio de más de 1,5 L, vasijas de cerámica, latas ovaladas) que los sistemas de aspersión pueden no cubrir completamente

· Productos propensos a dañar las etiquetas: la inmersión es más suave con las etiquetas que el rociado a alta presión

· Plantas con agua dura: los sistemas de baño no se ven afectados por la incrustación de la boquilla rociadora

Generalmente se prefiere un túnel de aspersión para líneas de alta velocidad con contenedores pequeños y uniformes (botellas de bebidas estándar, latas de 330 ml) donde el espacio es limitado y se debe minimizar el consumo de vapor. Los baños de agua ocupan más espacio y tienen una mayor inercia térmica, pero ofrecen una uniformidad superior y un menor mantenimiento. En Wanying, recomendamos el diseño de baño de agua cuando su producto falla consistentemente en el control de calidad de la pasteurización por aspersión o cuando prioriza la confiabilidad y la simplicidad sobre la velocidad máxima de la línea.

P2: ¿Cómo se evita la rotura del recipiente durante la inmersión, especialmente en el caso de botellas de vidrio?

R: La rotura del vidrio en un pasteurizador al baño maría generalmente es causada por uno de tres factores: choque térmico, impacto mecánico o acumulación de presión interna. Nos dirigimos a cada uno:

· Choque térmico: nuestros baños de precalentamiento aumentan la temperatura gradualmente (de 2 a 4 °C por minuto) para eliminar la expansión repentina. El ΔT entre baños sucesivos nunca supera los 15°C.

· Impacto mecánico: el transportador sumergido utiliza una cadena de plástico modular con barras portadoras lisas acolchadas con tiras de silicona. También incluimos guías laterales que mantienen las botellas centradas y evitan que choquen entre sí.

· Aumento de presión: la temperatura del baño de mantenimiento se controla para evitar la ebullición de la fase líquida del producto; Para las bebidas carbonatadas, reducimos la temperatura de mantenimiento y en su lugar aumentamos el tiempo de permanencia.

Nuestro historial: en todos los pasteurizadores por baño de agua instalados, la tasa de rotura promedio es de 0,3 a 0,5 %, comparable o mejor que el rendimiento del túnel de aspersión para los mismos tipos de contenedores.

P3: ¿Qué servicio posventa y soporte de repuestos proporciona Wanying para este equipo?

R: Wanying opera como un proveedor de servicio completo con un equipo posventa dedicado. Nuestro soporte incluye:

· Puesta en servicio y capacitación: nuestros ingenieros permanecen en el sitio durante 3 a 5 días para completar la instalación, ejecutar pruebas de validación y capacitar a sus operadores. Proporcionamos manuales completos, guías en vídeo y diagramas de flujo de solución de problemas.

· Soporte de diagnóstico remoto: cada máquina está equipada con capacidad de acceso remoto. Con su permiso, nuestros ingenieros pueden iniciar sesión en el PLC para verificar historiales de alarmas, ajustar parámetros o guiar a su equipo en la búsqueda de fallas. Tiempo de respuesta: dentro de 2 horas durante el horario comercial, 8 horas fuera del horario laboral.

· Inventario de piezas de repuesto: mantenemos un stock de piezas de desgaste críticas en nuestra fábrica en China, incluidos segmentos de cadenas transportadoras, sensores de temperatura, sellos de bombas y juntas de intercambiadores de calor. Las piezas de rutina se envían en un plazo de 24 horas; piezas diseñadas a medida en un plazo de 7 a 10 días.

· Contratos de mantenimiento preventivo: para los clientes que buscan el máximo tiempo de actividad, ofrecemos visitas de servicio anuales durante las cuales realizamos inspecciones integrales, calibraciones y reemplazo de componentes según un cronograma. Estos contratos también incluyen soporte técnico prioritario y precios de repuestos con descuento.

· Cobertura de garantía: 24 meses en marcos estructurales y revestimientos de baño, 12 meses en componentes eléctricos y mecánicos. Respaldamos nuestra mano de obra con un proceso de reclamos sencillo.

Por qué Wanying se destaca en el mercado de la pasteurización

Conclusión: procesamiento térmico práctico para productos exigentes

El pasteurizador por baño de agua Wanying ofrece una solución sencilla, confiable y altamente efectiva para los productores de alimentos que necesitan resultados de pasteurización consistentes en tipos de productos desafiantes. Al confiar en la inmersión en lugar de la pulverización, elimina los puntos de falla comunes como la obstrucción de las boquillas, la cobertura desigual y la penetración insuficiente del calor que afectan a los sistemas alternativos. Su construcción robusta, perfil térmico flexible y diseño consciente de la energía lo convierten en un caballo de batalla confiable para operaciones de mediana y gran escala que producen salsas, productos fermentados, productos enlatados y bebidas en contenedores no estándar. Con décadas de experiencia de campo, un compromiso con la validación transparente y una mentalidad de servicio global, Wanying garantiza que su inversión en procesamiento térmico esté protegida por algo más que una simple garantía: está respaldada por la integridad de la ingeniería y una asociación receptiva.
